隔膜泵實際上就是栓塞泵，是借助薄膜將被輸液體與活柱和泵缸隔開，從而保護活柱和泵缸。隔膜左側與液體接觸的部分均由耐腐蝕材料制造或涂一層耐腐蝕物質;隔膜右側充滿水或油。

隔膜泵又稱控制泵，是執行器的主要類型，通過接受調節控制單元輸出的控制信號，借助動力操作去改變流體流量。隔膜泵在控制過程中的作用是接受調節器或計算機的控制信號，改變被調介質的流量，使被調參數維持在所要求的范圍內，從而達到生產過程的自動化。如果把自動調節系統與人工調節過程相比較，檢測單元是人的眼睛，調節控制單元是人的大腦，那么執行單元—隔膜泵就是人的手和腳。要實現對工藝過程某一參數如溫度、壓力、流量、液位等的調節控制，都離不開隔膜泵。



隔膜泵材質

氣動隔膜泵其常用的有五種材質：塑料、鋁合金、鑄鐵、不銹鋼、特氟龍。
電動隔膜泵有其中四種材質：塑料、鋁合金、鑄鐵、不銹鋼。隔膜泵膜片根據不同液體介質分別采用丁腈橡膠、氯丁橡膠、氟橡膠、聚四氟乙烯、聚四六乙烯等安置在各種特殊場合，用來抽送各種介質以滿足需要。

隔膜泵優勢

閥體類型是隔膜泵選擇中最重要的環節。隔膜泵閥體種類很多。

（1）閥芯形狀結構主要根據所選擇的流量特性和不平衡力等因素考慮。

（2）耐磨損性：當流體介質是含有高濃度磨損性顆粒的懸浮液時。

（3）耐腐蝕：由于介質具有腐蝕性，在能滿足調節功能的情況下，盡量選擇結構簡單閥門。

（4）介質的溫度、壓力：當介質的溫度、壓力高且變化大時，應選用閥芯和閥座的材料受溫度、壓力變化小的閥門。

2、隔膜泵選擇

（1）輸出力的考慮

執行機構不論是何種類型，其輸出力都是用于克服負荷的有效力（主要是指不平衡力和不平衡力矩加上摩擦力、密封力、重力等有關力的作用）。

（2）執行機構類型的確定

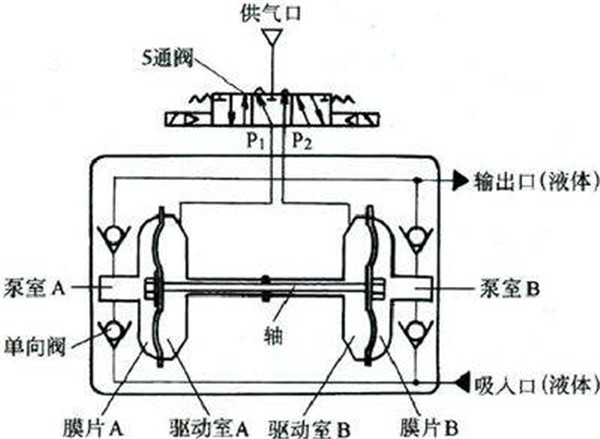

隔膜泵工作原理

隔膜泵是容積泵中較為特殊的一種形式。它是依靠一個隔膜片的來回鼓動改變工作室容積從而吸入和排出液體的。

氣動隔膜泵主要由傳動部分和隔膜缸頭兩大部分組成。傳動部分是帶動隔膜片來回鼓動的驅動機構，它的傳動形式有機械傳動、液壓傳動和氣壓傳動等，其中應用較為廣泛的是液壓傳動。隔膜泵的工作部分主要由曲柄連桿機構、柱塞、液缸、隔膜、泵體、吸入閥和排出閥等組成，其中，由曲軸連桿，柱塞和液缸構成的驅動機構與往復柱塞泵十分相似。

隔膜泵工作時，曲柄連桿機構在電動機的驅動下，帶動柱塞作往復運動，柱塞的運動通過液缸內的工作液體(一般為油)而傳到隔膜，使隔膜來回鼓動。

適用物料

由于氣動隔膜泵具有以上特點，所以隔膜泵自誕生以來正逐步侵入其他泵的市場，并占有其中的重要一部分。如：噴漆、陶瓷業中隔膜泵已占有絕對的主導地位。

內部系統

隔膜泵設備系統，由一個或多個雙側泵組成，例如一個氣動雙隔膜泵。泵上的集合管分開，使泵的每一側泵出多成分材料中的一種成分，一個積累器與兩側的輸出相連，使泵的異相輸出變?yōu)橥?。隔膜式隔離閥可選用在泵的每一側出口，從而防止混合材料回流。如果需要1：1以外的混合比，可以采用一個以上的這種泵一起使用，從而達到多種混合比。

隔膜失效監測系統，用于檢測隔膜泵隔膜的泄漏。該系統包括泵，該泵具有一個工作室，內裝工作液；一個泵送室，用以泵送材料進入和送出泵；和一個隔膜，用以將工作室與泵送室隔離。一個第一光纖與工作室相連接，用以傳輸一光學信號穿過工作液。一個第二光纖與工作室相連接，用以接收由第一光纖傳出的光學信號。一個電信號建立裝置，在光信號從第一光纖傳出，穿過未被污染的工作液到達第二光纖時，建立第一電信號。此電信號建立裝置，在光信號從第一光纖傳出，穿過被污染了的工作液到達第二光纖時，建立第二電信號。當?shù)诙娦盘?hào)被建立時，據此，污染材料穿過隔膜進入工作室的泄漏問題可被檢測到。

隔膜泵內隔膜安裝方法，它是在不影響泵的容積變化要求，又充分利用隔膜優良的抗壓性能，在隔膜的幾何尺寸上進行的，它具有不需增加什么成本和工作量，而又大大提高隔膜的使用壽命，保證生產的正?；吞岣弋a(chǎn)品生產質量，它能適用于各種隔膜泵內隔膜安裝。


應用優勢

隔膜泵是一種新型輸送機械，可以輸送各種腐蝕性液體，帶顆粒的液體，高粘度、易揮發、易燃、劇毒的液體。 隔膜泵其有四種材質：塑料、鋁合金、鑄鐵、不銹鋼。

隔膜泵根據不同液體介質分別采用丁晴橡膠、氯丁橡膠、氟橡膠、聚四氟乙烯、聚四六乙烯。以滿足不同用戶的需要。安置在各種特殊場合，用來抽送種常規泵不能抽吸的介質，均取得了滿意的效果。

在噴漆、陶瓷業中隔膜泵已占有絕對的主導地位，氣動隔膜泵的優勢在于：

1、由于用空氣作動力，所以流量隨背壓（出口阻力）的變化而自動調整，適合用于中高粘度的流體。而離心泵的工作點是以水為基準設定好的，如果用于粘度稍高的流體，則需要配套減速機或變頻調速器，成本就大大的提高了，對于齒輪泵也是同樣如此。

2、在易燃易爆的環境中用氣動泵可靠且成本低，如燃料、火藥、炸藥的輸送，因?yàn)椋旱谝弧⒔拥睾蟛豢赡墚a(chǎn)生火花；第二、工作中無熱量產生，機器不會過熱；第三、流體不會過熱因?yàn)楦裟け脤?duì)流體的攪動最小。

3、在工地惡劣的地方，如建筑工地、 工礦的 廢水排放、由于污水中的雜質多且成分復雜，管路易于堵塞，這樣對電泵就形成負荷過高的情況，電機發熱易損。氣動隔膜泵可通過顆粒且流量可調，管道堵塞時自動停止至通暢。

4、可用于輸送化學性質比較不穩定的流體，如：感光材料、絮凝液等。這是因?yàn)楦裟け玫募羟辛Φ?，?duì)材料的物理影響小。

5、在有危害性、腐蝕性的物料處理中，隔膜泵可將物料與外界完全隔開。

6、或是一些試驗中保證沒有雜質污染原料。

另外，隔膜泵體積小易于移動，不需要地基，占地面極小，安裝簡便經濟。可作為移動式物料輸送泵.
